警用直升机涂装要素、涂装式样、涂装定位尺寸、涂装要求、试验方法
来源:
|
作者:金迈驰航空
|
发布时间: 2021-03-30
|
1016 次浏览
|
分享到:
警用无人驾驶航空器类外观制式规范的术语和定义、涂装要素、涂装式样、涂装定位尺寸、涂装要求、试验方法。适用于警用无人驾驶航空器的外观制式涂装。参照ga 1732-2020警用无人驾驶航空器外观制式涂装规范。
金迈驰专业定制高质量的军用、民航、通航飞机喷漆设备，喷漆机库，直升机喷漆房，烘干室，航空发动机喷漆设备，航空部件喷涂设备，智能自动化涂装产线；机场维修、喷漆、打磨、除尘设备。碳纤维复合材料打磨房、喷漆房、复材固化炉、复合材料烘箱，复材冷库、航空洁净室等。
产品广泛应用核工业、海工、船舶、兵器、军工企业、航空航天、电子科技、机械制造、汽车生产、铁路机车车辆制造、科研机关院校等高端企业。
金迈驰专业定制高质量的军用、民航、通航飞机喷漆设备，喷漆机库，直升机喷漆房，烘干室，航空发动机喷漆设备，航空部件喷涂设备，智能自动化涂装产线；机场维修、喷漆、打磨、除尘设备。碳纤维复合材料打磨房、喷漆房、复材固化炉、复合材料烘箱，复材冷库、航空洁净室等。
产品广泛应用核工业、海工、船舶、兵器、军工企业、航空航天、电子科技、机械制造、汽车生产、铁路机车车辆制造、科研机关院校等高端企业。
1范围
本标准规定了警用无人驾驶航空器类外观制式规范的术语和定义、涂装要素、涂装式样、涂装定位尺寸、涂装要求、试验方法。
本标准适用于警用无人驾驶航空器的外观制式涂装。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ga/t 380-2012全国公安机关机构代码编制规则
ga 522警车车徽
ga 719警用航空器直升机类外观制式涂装规范
ga 1411.1-2017警用无人驾驶航空器系统 第1部分：通用技术要求
3术语和定义
ga 1411.1-2017界定的以及下列术语和定义适用于本文件，为了便于使用，以下重复列出了 ga 1411.1-2017中的某些术语和定义。
3.1
警用无人驾驶航空器police unmanned aircraft
公安机关装备的、适合于执行警务任务的、没有机载驾驶员操控的航空器，包括自主航空器和遥控驾驶航空器，不包括航空模型、无人驾驶自由气球、系留气球，以及特殊警务需求的航空器等。主要有警用多旋翼无人驾驶航空器、警用固定翼无人驾驶航空器和警用无人驾驶直升机。
注：改写ga 1411.1-2017，定义3.1。
3.2
多旋翼无人驾驶航空器multi-axis unmanned aircraft
具有三个及以上旋翼，能垂直起降、自由悬停的无人驾驶航空器。
[ga 1411.1-2017，定义3.5]
3.3
固定翼无人驾驶航空器 fixed-wing unmanned aircraft 由固定机翼产生升力的无人驾驶航空器。
[ga 1411.1-2017，定义3.3]
3.4
无人直升机unmanned helicopter
具有一个或两个旋翼，能垂直起降、自由悬停的无人驾驶航空器。
[ga 1411.1-2017，定义3.4]
4涂装要素
警用无人驾驶航空器机身主色为白色，外观制式由警用航空器专用徽标、警用无人驾驶航空器编号、二维码、中文“公安”、蓝黄色带要素组成。
6.4 直升机涂装
6.4.1 颜色和要素
直升机机身主体为白色，应涂装组合图案、蓝黄色带、二维码。
6.4.2 组合图案
6.4.2.1 直升机组合图案由航徽、中文、蓝黄色带、编号组成，式样比例见图 23。
6.4.2.3 组合图案位于直升机机身主体正中，若有需要位置可稍作调整。
6.4.2.4 组合图案高度为直升机机身主体高度的 2/3，或宽度为直升机机身主体宽度的 2/3。
6.4.2.5 左右两侧组合图案中的中文和编号读取顺序为从左至右方向。
6.4.3 蓝黄色带
6.4.3.1 直升机机身尾部应涂装蓝黄色带，见图 24。
6.4.3.2 蓝黄色带位于机身尾部，从尾翼与机身尾部交界处向机身方向涂装，先藏蓝色色带后明
黄色带。
6.4.3.3 蓝黄色带宽度为机身尾部长度的 1/4。
6.4.4 二维码
6.4.4.1 二维码位于直升机侧面组合图案正下方，见图 24。
6.4.4.2 二维码与组合图案水平居中；与组合图案下边缘的距离是编号数字字符宽度的 1/4。
6.4.4.3 二维码宽度为组合图案中数字字符宽度，若数字字符宽度小于 18 mm，二维码宽度为 18 mm；也可为涂装区域高度的 1/2 或宽度的 1/2。
7涂装要求
7.1 涂装方式
涂装方式分为喷漆和贴膜两种。涂装要素主要采取喷漆方式涂装，如喷漆工艺不能实现图案精度，则可使用丝网印刷贴膜方式。
7.2 涂装颜色
涂装颜色应采用六种颜色，符合表 1 规定。
7.3 喷漆涂装
漆面应颜色均匀，平整光滑，边缘线没有锯齿，无流挂露底。
7.4 贴膜涂装
贴膜以柔韧性薄膜为材料，采用丝网印刷制作，除图案、尺寸、颜色外，应符合 ga 522 的规定。贴膜应和机身表面贴附粘牢，无气泡、皱褶、翘角等缺陷。
8试验方法
8.1 颜色
用潘通色卡和机身的油漆、贴膜对比观察，在自然光下 1m 远处观察应没有明显色差。
8.2 外观
目测，喷漆和贴膜应分别符合 7.3 和 7.4 的要求。
8.3 尺寸
用精度为 1mm 的量具测量，涂装要素在机身上的定位应符合第 6 章的要求。
本标准规定了警用无人驾驶航空器类外观制式规范的术语和定义、涂装要素、涂装式样、涂装定位尺寸、涂装要求、试验方法。
本标准适用于警用无人驾驶航空器的外观制式涂装。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ga/t 380-2012全国公安机关机构代码编制规则
ga 522警车车徽
ga 719警用航空器直升机类外观制式涂装规范
ga 1411.1-2017警用无人驾驶航空器系统 第1部分：通用技术要求
3术语和定义
ga 1411.1-2017界定的以及下列术语和定义适用于本文件，为了便于使用，以下重复列出了 ga 1411.1-2017中的某些术语和定义。
3.1
警用无人驾驶航空器police unmanned aircraft
公安机关装备的、适合于执行警务任务的、没有机载驾驶员操控的航空器，包括自主航空器和遥控驾驶航空器，不包括航空模型、无人驾驶自由气球、系留气球，以及特殊警务需求的航空器等。主要有警用多旋翼无人驾驶航空器、警用固定翼无人驾驶航空器和警用无人驾驶直升机。
注：改写ga 1411.1-2017，定义3.1。
3.2
多旋翼无人驾驶航空器multi-axis unmanned aircraft
具有三个及以上旋翼，能垂直起降、自由悬停的无人驾驶航空器。
[ga 1411.1-2017，定义3.5]
3.3
固定翼无人驾驶航空器 fixed-wing unmanned aircraft 由固定机翼产生升力的无人驾驶航空器。
[ga 1411.1-2017，定义3.3]
3.4
无人直升机unmanned helicopter
具有一个或两个旋翼，能垂直起降、自由悬停的无人驾驶航空器。
[ga 1411.1-2017，定义3.4]
4涂装要素
警用无人驾驶航空器机身主色为白色，外观制式由警用航空器专用徽标、警用无人驾驶航空器编号、二维码、中文“公安”、蓝黄色带要素组成。
6.4 直升机涂装
6.4.1 颜色和要素
直升机机身主体为白色，应涂装组合图案、蓝黄色带、二维码。
6.4.2 组合图案
6.4.2.1 直升机组合图案由航徽、中文、蓝黄色带、编号组成，式样比例见图 23。

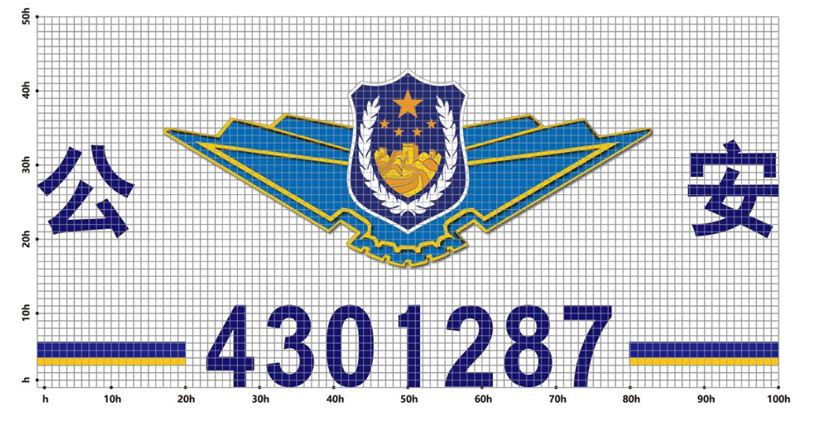

图 23 直升机无人驾驶航空器组合图案示例
6.4.2.2 组合图案应涂装在直升机机身主体两侧区域上，见图 24。

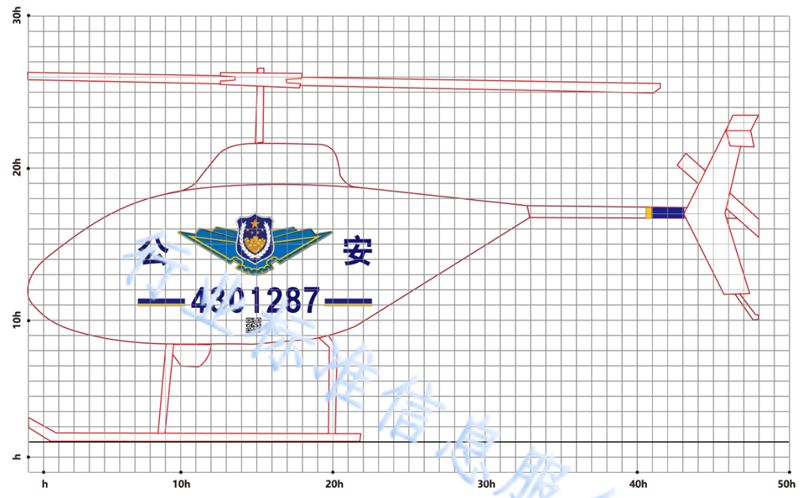

图 24 直升机涂装示意图
6.4.2.2 组合图案应完整可辨识。6.4.2.3 组合图案位于直升机机身主体正中，若有需要位置可稍作调整。
6.4.2.4 组合图案高度为直升机机身主体高度的 2/3，或宽度为直升机机身主体宽度的 2/3。
6.4.2.5 左右两侧组合图案中的中文和编号读取顺序为从左至右方向。
6.4.3 蓝黄色带
6.4.3.1 直升机机身尾部应涂装蓝黄色带，见图 24。
6.4.3.2 蓝黄色带位于机身尾部，从尾翼与机身尾部交界处向机身方向涂装，先藏蓝色色带后明
黄色带。
6.4.3.3 蓝黄色带宽度为机身尾部长度的 1/4。
6.4.4 二维码
6.4.4.1 二维码位于直升机侧面组合图案正下方，见图 24。
6.4.4.2 二维码与组合图案水平居中；与组合图案下边缘的距离是编号数字字符宽度的 1/4。
6.4.4.3 二维码宽度为组合图案中数字字符宽度，若数字字符宽度小于 18 mm，二维码宽度为 18 mm；也可为涂装区域高度的 1/2 或宽度的 1/2。
7涂装要求
7.1 涂装方式
涂装方式分为喷漆和贴膜两种。涂装要素主要采取喷漆方式涂装，如喷漆工艺不能实现图案精度，则可使用丝网印刷贴膜方式。
7.2 涂装颜色
涂装颜色应采用六种颜色，符合表 1 规定。
7.3 喷漆涂装
漆面应颜色均匀，平整光滑，边缘线没有锯齿，无流挂露底。
7.4 贴膜涂装
贴膜以柔韧性薄膜为材料，采用丝网印刷制作，除图案、尺寸、颜色外，应符合 ga 522 的规定。贴膜应和机身表面贴附粘牢，无气泡、皱褶、翘角等缺陷。
8试验方法
8.1 颜色
用潘通色卡和机身的油漆、贴膜对比观察，在自然光下 1m 远处观察应没有明显色差。
8.2 外观
目测，喷漆和贴膜应分别符合 7.3 和 7.4 的要求。
8.3 尺寸
用精度为 1mm 的量具测量，涂装要素在机身上的定位应符合第 6 章的要求。
